ข้อดีเจ็ดอันดับแรกของการตัดเฉือน CNC แบบแกน 5- ด้วยระบบ CNC ระดับไฮเอนด์ที่คุณคาดหวังได้

สภาพที่เป็นอยู่ของ 5-อุตสาหกรรมเครื่องจักรกลซีเอ็นซีแกน

ขณะนี้อุตสาหกรรมเครื่องจักรกลซีเอ็นซีแกน 5- กำลังประสบกับการเติบโตที่แข็งแกร่งซึ่งได้รับแรงหนุนจากความต้องการที่เพิ่มขึ้นสำหรับการผลิตที่มีความแม่นยำในภาคส่วนต่างๆ รวมถึงยานยนต์ อุปกรณ์ทางการแพทย์ และพลังงาน การใช้เครื่อง CNC แบบแกน 5- เพิ่มขึ้นเนื่องจากความสามารถในการสร้างรูปทรงที่ซับซ้อนด้วยความแม่นยำสูง ลดเวลาในการผลิต และลดความจำเป็นในการตั้งค่าหลายรายการ เทคโนโลยีนี้ช่วยให้สามารถตัดเฉือนชิ้นส่วนที่สลับซับซ้อนได้ในการทำงานครั้งเดียว เพิ่มประสิทธิภาพและลดระยะขอบสำหรับข้อผิดพลาด อุตสาหกรรมยังเห็นความก้าวหน้าในการบูรณาการซอฟต์แวร์ ระบบอัตโนมัติ และเทคโนโลยีแฝดดิจิทัล ซึ่งช่วยเพิ่มประสิทธิภาพกระบวนการผลิตให้ดียิ่งขึ้น

อย่างไรก็ตาม อุตสาหกรรมเผชิญกับความท้าทาย เช่น ความซับซ้อนของการเขียนโปรแกรม 5-เครื่องจักรแกน ความเสถียรของเครื่องจักร การลดการสั่นสะเทือน และการจัดการการสึกหรอของเครื่องมือ เพื่อรักษาความแม่นยำและประสิทธิภาพในระดับสูง

ความท้าทายด้านเทคนิคของ 5-axis machine center คืออะไร

1. ความซับซ้อนในการเขียนโปรแกรม: การสร้างเส้นทางเครื่องมือสำหรับการตัดเฉือนแกน 5- มีความซับซ้อนมากกว่าการตัดเฉือนแกน 3- อย่างมาก แกนเพิ่มเติมต้องมีการควบคุมและการซิงโครไนซ์ที่แม่นยำ โดยต้องใช้ซอฟต์แวร์ CAD/CAM ขั้นสูงและโปรแกรมเมอร์ที่มีทักษะ
2. การหลีกเลี่ยงการชนกัน: เมื่อแกนเคลื่อนที่มากขึ้น ความเสี่ยงของการชนกันระหว่างเครื่องมือ ชิ้นงาน และส่วนประกอบของเครื่องจักรก็จะเพิ่มขึ้น การสร้างเส้นทางเครื่องมือที่ปลอดภัยและมีประสิทธิภาพเพื่อหลีกเลี่ยงการชนกันในขณะที่รักษาสภาพการตัดเฉือนให้เหมาะสมนั้นเป็นสิ่งที่ท้าทาย
3. ข้อผิดพลาดทางจลนศาสตร์: ความซับซ้อนของการเคลื่อนย้ายหลายแกนพร้อมกันอาจทำให้เกิดข้อผิดพลาดทางจลนศาสตร์ ซึ่งส่งผลต่อความแม่นยำของส่วนสุดท้าย ปัจจัยต่างๆ เช่น ฟันเฟือง การขยายตัวจากความร้อน และการสึกหรอทางกล อาจทำให้ข้อผิดพลาดเหล่านี้รุนแรงขึ้น
4. การสอบเทียบเครื่องจักร: การรักษาความแม่นยำของเครื่องจักรแกน 5- จำเป็นต้องมีการสอบเทียบอย่างสม่ำเสมอและพิถีพิถัน การวางแนวแกนที่ไม่ตรงอาจทำให้เกิดข้อผิดพลาดสะสม ส่งผลให้คุณภาพของชิ้นส่วนลดลง
5. ความเสถียรทางความร้อน: ความร้อนที่เกิดขึ้นระหว่างการตัดเฉือนเป็นเวลานานอาจทำให้เกิดการขยายตัวเนื่องจากความร้อนในส่วนประกอบของเครื่องจักร ซึ่งนำไปสู่ความไม่ถูกต้อง กลยุทธ์การจัดการระบายความร้อนที่มีประสิทธิผล เช่น ระบบทำความเย็นหรือการชดเชยอุณหภูมิ ถือเป็นสิ่งสำคัญ
6. การโก่งตัวของเครื่องมือและการสึกหรอ: แรงหลายทิศทางที่เกิดขึ้นระหว่างการตัดเฉือนแกน 5- อาจทำให้เกิดการโก่งตัวของเครื่องมือ ซึ่งนำไปสู่ความคลาดเคลื่อนของขนาด นอกจากนี้ ความซับซ้อนของเส้นทางตัดอาจทำให้เครื่องมือสึกหรอไม่สม่ำเสมอ ซึ่งส่งผลต่อผิวสำเร็จและอายุการใช้งานของเครื่องมือ



ข้อดี 7 อันดับแรกของซีรีส์ HMC 5- เครื่องจักรกลซีเอ็นซีแกน



เกี่ยวกับซีรีส์ HMC ของเรา5-เครื่องจักรซีเอ็นซีแกน

เครื่องแมชชีนนิ่งเซ็นเตอร์ HMC ซีรีส์ห้าแกนของเรามีคุณลักษณะด้านความเร็วสูงและความแม่นยำสูง ความเร็วในการเคลื่อนที่อย่างรวดเร็วของแกนเชิงเส้นสามารถเข้าถึง 60m / นาที แกน A/C ของโต๊ะหมุนแบบแท่นวางใช้มอเตอร์แรงบิดขับเคลื่อนโดยตรง และความเร็วของแกน A (สูงสุด) คือ 80r/นาที ความเร็วแกน C (สูงสุด) สามารถเข้าถึง 200r/min





7 จุดเด่นของซีรีส์ HMC 5- การตัดเฉือน CNC แบบแกนพร้อมระบบ CNC ระดับไฮเอนด์



ไฮไลต์ 1: ฟังก์ชันการแก้ไขพื้นผิวที่สม่ำเสมอเป็นพิเศษ

ประการแรก เมื่อพิจารณาถึงความยาวที่ไม่สม่ำเสมอของส่วนของโปรแกรมและมุมการหมุนของเครื่องมือ วิถี G-code จึงได้รับการปรับให้เรียบที่ส่วนท้ายของระบบ CNC ซึ่งปรับปรุงความราบรื่นและความต่อเนื่องของวิถีการประมาณค่า และปรับปรุงพื้นผิวอย่างมีนัยสำคัญ คุณภาพของชิ้นส่วนเครื่องจักร ประการที่สอง การป้อนไปข้างหน้าจะถูกใช้ตามแบบจำลองความแม่นยำ และข้อผิดพลาดในการติดตามผลของแต่ละแกนจะถูกควบคุมให้ใกล้ศูนย์เพื่อปรับปรุงความแม่นยำในการตัดเฉือน ในที่สุด อัตราการป้อนจะถูกปรับตามประสิทธิภาพของเครื่องมือกลเพื่อปรับปรุงประสิทธิภาพการประมวลผล

ตัวอย่างเช่น: การประมวลผลชิ้นส่วน Mercedes-Benz

• วัตถุประสงค์ในการประมวลผล: เพื่อทดสอบประสิทธิภาพการประมวลผลแบบไดนามิกสูงของเครื่องมือกล
• ข้อกำหนดมาตรฐาน: พื้นผิวเรียบ ไม่มีการตัดเกิน
• ผลลัพธ์ที่ได้จริง: พื้นผิวเรียบ ไม่มีการตัดมากเกินไป
• ระดับเทคนิค: ถึงระดับ INT
• อื่นๆ: ความสามารถในการปรับตัวป้อนสามารถปรับปรุงประสิทธิภาพคร่าวๆ ได้ 11%



จุดเด่นที่ 2: เทคโนโลยี RTCP ใหม่

เทคโนโลยี RTCP ใหม่มีฟังก์ชัน RTCP สำหรับเครื่องมือกลห้าแกนมาตรฐาน เครื่องมือกลหกแกน และเครื่องมือกลอิสระระดับซ้ำซ้อนเจ็ดแกน รองรับการกำหนดค่าเครื่องมือเครื่องจักร 100+ ตรงตามการควบคุมตำแหน่งและความเร็วที่แม่นยำในสถานการณ์การประมวลผลที่แตกต่างกัน และปรับปรุงความราบรื่นในการประมวลผล ฟังก์ชันของ RTCP ในการระบุความเร็วป้อนปลายเครื่องมือสามารถปรับปรุงการวางแผนความเร็วของโปรแกรม และปรับปรุงประสิทธิภาพของการประมวลผลการเชื่อมโยงแบบห้าแกนขึ้นไปอย่างมีนัยสำคัญของใบพัด ใบมีด การวางและการห่อวัสดุคอมโพสิต และชิ้นส่วนอื่น ๆ

ตัวอย่าง: กำลังประมวลผลชิ้น S

• วัตถุประสงค์ในการประมวลผล: เพื่อทดสอบความแม่นยำในการประมวลผลที่ครอบคลุมของเครื่องมือกลเชื่อมโยงห้าแกน
• ข้อกำหนดมาตรฐาน: โปรไฟล์น้อยกว่าหรือเท่ากับ ±0.06 มม. พื้นผิวเรียบ
• ผลกระทบที่เกิดขึ้นจริง: รูปร่าง น้อยกว่าหรือเท่ากับ ±0.02 มม. พื้นผิวเรียบ
• ระดับเทคนิค: ถึงระดับ INT
• คุณสมบัติอื่นๆ: การสอบเทียบ RTCP ใช้เวลาประมาณ 5 นาที



ไฮไลต์ 3: ฟิวชั่น CAM-CNC

แพคเกจผลิตภัณฑ์ห้าแกนมาพร้อมกับซอฟต์แวร์ Qianji CAM เป็นมาตรฐาน ซึ่งรองรับการตั้งโปรแกรมอัตโนมัติแบบสามแกนสากล 3+2 และห้าแกน ซอฟต์แวร์หลังการประมวลผลที่รองรับสามารถปรับแต่งและสร้างโปรแกรมการประมวลผลตามโครงสร้างของเครื่องมือกลได้

ตัวอย่าง: การประมวลผลใบพัด

• ลักษณะการแปรรูป: พื้นผิวโค้งที่ซับซ้อน วัสดุที่แปรรูปยาก และการควบคุมการเสียรูปได้ยาก
• ข้อกำหนดเกี่ยวกับเครื่องมือกล: ความเร็วสูง ความแม่นยำสูง และการตอบสนองแบบไดนามิกที่รวดเร็ว
• ผลที่เกิดขึ้นจริง: ไม่มีการเสียรูป ความหนาสม่ำเสมอ ความแม่นยำ และคุณภาพพื้นผิวตรงตามข้อกำหนด ประสิทธิภาพใกล้เคียงกับ INT

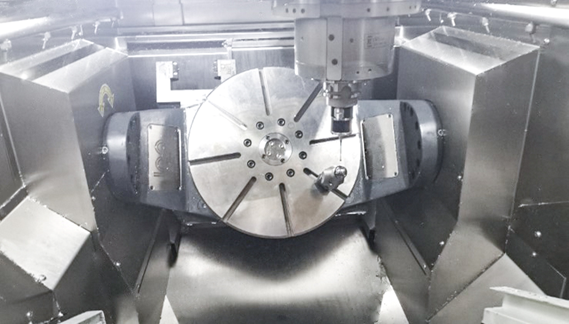

ไฮไลต์ 4: การสอบเทียบอย่างรวดเร็วแบบห้าแกน

การสอบเทียบอย่างรวดเร็วแบบห้าแกนมีบทบาทสำคัญในการตัดเฉือนที่มีความแม่นยำสูงและการผลิตที่มีประสิทธิภาพ และเป็นวิธีสำคัญในการรับรองเสถียรภาพและความแม่นยำของอุปกรณ์การประมวลผลแบบห้าแกน เทคโนโลยีการสอบเทียบอย่างรวดเร็วแบบห้าแกนมีข้อได้เปรียบที่สำคัญในการปรับปรุงความแม่นยำในการตัดเฉือน ลดเวลาการสอบเทียบ ลดข้อผิดพลาดและต้นทุน และเพิ่มเสถียรภาพของอุปกรณ์ เป็นเครื่องมือที่ขาดไม่ได้ในการตัดเฉือนที่มีความแม่นยำสูงสมัยใหม่

• วัตถุประสงค์: ค้นหาความสัมพันธ์ระหว่างแกนทั้งห้าของเครื่องมือกล และปรับปรุงความแม่นยำและประสิทธิภาพ
• ผลกระทบ: การปรับเทียบใช้เวลา 5 นาที และข้อมูลจะเสถียรที่ 3-5μm



ไฮไลต์ 5: ป้องกันการชนกัน

เทคโนโลยีป้องกันการชนกันของเครื่องมือกลเป็นเครื่องมือสำคัญในการผลิตสมัยใหม่เพื่อปรับปรุงความปลอดภัย ความแม่นยำ และประสิทธิภาพ สามารถลดการสูญเสีย ลดต้นทุน ปรับปรุงประสิทธิภาพการผลิตโดยรวมได้อย่างมาก และทำให้เครื่องมือกลสามารถทำงานได้โดยอัตโนมัติและชาญฉลาดมากขึ้น

• วัตถุประสงค์: เพื่อป้องกันไม่ให้อุปกรณ์ ชิ้นงาน และเครื่องมือชนกัน
• ผลกระทบ: สามารถป้องกันการชนกันแบบแมนนวลและแบบอัตโนมัติได้



ไฮไลต์ 6: การชดเชยความร้อนของสปินเดิล

เทคโนโลยีการชดเชยความร้อนของสปินเดิลมีข้อได้เปรียบที่สำคัญในการรับประกันความแม่นยำในการตัดเฉือน ยืดอายุการใช้งานของเครื่องมือและอุปกรณ์ ลดอัตราของเสีย ปรับปรุงประสิทธิภาพการผลิต ฯลฯ และเป็นหนึ่งในเทคโนโลยีหลักในการตัดเฉือน CNC ที่มีความแม่นยำสูงสมัยใหม่ ซีรีส์ HMC ของเครื่องมือกลห้าแกนของจีนตอนกลางจะชดเชยการเปลี่ยนรูปเนื่องจากความร้อนของสปินเดิลแบบเรียลไทม์โดยการตรวจสอบการขยายตัวทางความร้อนของสปินเดิลเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ เพื่อให้มั่นใจถึงความแม่นยำและความเสถียรของการตัดเฉือน



ไฮไลท์ 7:การตรวจสอบการสึกหรอของเครื่องมือ

การตรวจสอบการสึกหรอของเครื่องมือเป็นเทคโนโลยีสำคัญที่ตรวจสอบสถานะการสึกหรอของเครื่องมือแบบเรียลไทม์ เพื่อให้มั่นใจในคุณภาพการตัดเฉือนและความสามารถในการผลิต ซีรีส์ HMC ใช้ตัวเซ็ตเครื่องมือเลเซอร์เพื่อตรวจสอบการแตกหักของเครื่องมือที่อยู่ตรงกลาง



การประยุกต์ใช้เครื่องจักรกลซีเอ็นซีห้าแกน

เหมาะสำหรับการประมวลผลการเชื่อมโยงห้าแกนของใบพัด แม่พิมพ์ที่มีความแม่นยำ ชิ้นส่วนที่มีความแม่นยำ และชิ้นส่วนโครงสร้างที่ซับซ้อน ส่วนใหญ่จะใช้ในแม่พิมพ์ เครื่องจักรกังหัน การแพทย์ รถยนต์ พลังงานใหม่ และอุตสาหกรรมอื่น ๆ
