การสอบเทียบ Trial Cut แบบห้าแกนคืออะไร

การสอบเทียบแบบทดลองตัดแบบห้าแกนเป็นวิธีการที่เป็นประโยชน์สำหรับการประเมินทำให้ความสัมพันธ์ของการเคลื่อนที่ห้าแกนแม่นยำและได้พารามิเตอร์การสอบเทียบ RTCP (Rotated Tool Center Point) ที่เชื่อถือได้ กระบวนการนี้ใช้ชิ้นงานทดสอบมาตรฐาน ผลการตัดจริง และการวัดขนาดเพื่อระบุความเบี่ยงเบนระหว่างผลการตัดเฉือนตามทฤษฎีและตามจริง จากนั้นค่าเบี่ยงเบนที่วัดได้จะถูกคำนวณและชดเชยเพื่อให้ได้พารามิเตอร์การสอบเทียบ RTCP แบบห้าแกน

สำหรับการตัดเฉือนแบบห้าแกนที่มีความแม่นยำสูง การสอบเทียบที่แม่นยำถือเป็นสิ่งสำคัญก่อนที่เครื่องจักรจะใช้กับชิ้นส่วนที่ซับซ้อน การตัดเฉือนแบบห้าแกนถูกนำไปใช้อย่างกว้างขวางกับส่วนประกอบต่างๆ เช่น ใบพัดของเครื่องยนต์อากาศยาน ใบพัดเรือ การปลูกถ่ายทางการแพทย์ที่มีความแม่นยำ และตัวเรือน 3C ที่ซับซ้อน ซึ่งการเคลื่อนที่แบบหลายแกนและพื้นผิวโค้งต้องการการประสานงานที่แม่นยำ

เหตุใดการสอบเทียบ RTCP จึงมีความสำคัญในการตัดเฉือนแบบห้าแกน

การตัดเฉือนแบบห้าแกนขึ้นอยู่กับการเคลื่อนที่ที่ประสานกันระหว่างแกนเชิงเส้นตรงและแกนหมุน การสอบเทียบ RTCP สร้างความสัมพันธ์ที่จำเป็นสำหรับระบบ CNC เพื่อควบคุมการเคลื่อนที่ของจุดศูนย์กลางของเครื่องมืออย่างแม่นยำในขณะที่แกนหมุนเคลื่อนที่

หากความสัมพันธ์ของการเคลื่อนที่ห้าแกนไม่ได้รับการปรับเทียบอย่างถูกต้อง ความเบี่ยงเบนของมิติอาจปรากฏขึ้นในระหว่างการตัดเฉือน การสอบเทียบที่แม่นยำช่วยให้ระบบ CNC ชดเชยข้อผิดพลาดเหล่านี้ และทำให้พารามิเตอร์การทำงานของเครื่องมือกลใกล้เคียงกับสภาพการตัดจริงมากขึ้น



วิธีการสอบเทียบห้าแกนทั่วไปสามวิธี

โดยทั่วไปวิธีการสอบเทียบห้าแกนสามารถแบ่งออกเป็นการสอบเทียบด้วยตนเอง การสอบเทียบอัตโนมัติ และการสอบเทียบแบบทดลองตัด

1. การสอบเทียบด้วยตนเอง

การสอบเทียบด้วยตนเองอาศัยประสบการณ์ของผู้ปฏิบัติงานและการปรับเปลี่ยนด้วยตนเองเป็นอย่างมาก เนื่องจากผลลัพธ์อาจได้รับผลกระทบจากการทำงานและการวัดของมนุษย์ จึงอาจทำให้เกิดข้อผิดพลาดที่ค่อนข้างใหญ่ได้

2. การสอบเทียบอัตโนมัติ

การสอบเทียบอัตโนมัติแบบทั่วไปสามารถให้กระบวนการสอบเทียบที่มีประสิทธิภาพ แต่โดยทั่วไปแล้ว มีข้อกำหนดด้านเครื่องมือที่เข้มงวดกว่า ตามแหล่งที่มา วิธีนี้ต้องใช้หัววัดและลูกบอลมาตรฐาน

3. การสอบเทียบแบบทดลองตัด

การสอบเทียบการตัดแบบทดลองใช้ผลการตัดจริงเพื่อตรวจสอบสภาพการตัดเฉือนที่แท้จริงของเครื่อง การวัดชิ้นทดสอบที่เสร็จแล้วและการเปรียบเทียบขนาดจริงกับขนาดทางทฤษฎี ทำให้สามารถคำนวณและชดเชยพารามิเตอร์การสอบเทียบได้ วิธีนี้ทำให้วิธีนี้ใช้งานได้จริงโดยเฉพาะสำหรับสภาพแวดล้อมการตัดเฉือนที่หน้างาน



การสอบเทียบ Trial Cut แบบห้าแกนทำงานอย่างไร

หลักการพื้นฐานนั้นตรงไปตรงมา: กลึงชิ้นทดสอบมาตรฐาน วัดขนาดด้วยเครื่องมือวัดมาตรฐาน เปรียบเทียบค่าที่วัดได้กับค่าทางทฤษฎี และคำนวณการชดเชยข้อผิดพลาดที่ต้องการ การชดเชยผลลัพธ์จะใช้เพื่อให้ได้พารามิเตอร์การสอบเทียบ RTCP ห้าแกนที่แม่นยำยิ่งขึ้น

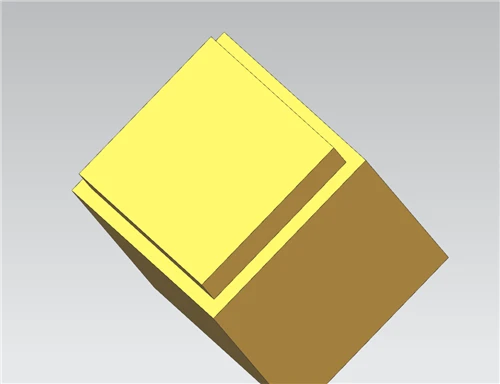

สำหรับระบบ CNC ห้าแกนของ HCNC วัสดุต้นทางจะอธิบายชิ้นทดสอบทรงสี่เหลี่ยมมาตรฐานว่าเป็นชิ้นงานสอบเทียบแบบทดลองตัด หลังการตัดเฉือน สามารถใช้ไดอัลอินดิเคเตอร์หรือไมโครมิเตอร์เพื่อวัดขนาดขั้น และรองรับการแก้ไข RTCP สำหรับขอบด้านล่างและขอบด้านข้าง



ข้อได้เปรียบที่สำคัญของการสอบเทียบ Trial Cut

ข้อกำหนดด้านเครื่องมือต่ำ

การสอบเทียบแบบทดลองตัดไม่จำเป็นต้องใช้หัววัดหรือลูกบอลมาตรฐาน สามารถใช้อุปกรณ์วัดมาตรฐาน เช่น ไดอัลอินดิเคเตอร์หรือไมโครมิเตอร์ได้ ซึ่งจะช่วยลดเกณฑ์เครื่องมือสำหรับการสอบเทียบ

การสอบเทียบตามผลการตัดจริง

เนื่องจากวิธีการนี้จะประเมินข้อมูลการตัดและการขึ้นรูปจริง จึงสะท้อนถึงสภาพการตัดเฉือนที่แท้จริงของเครื่องจักร ซึ่งช่วยให้ผลการสอบเทียบสอดคล้องกับสภาวะการผลิตจริงอย่างใกล้ชิด

ใช้งานได้จริงสำหรับการตรวจสอบยืนยันถึงสถานที่

กระบวนการนี้เป็นการผสมผสานระหว่างการตัดเฉือน การวัด การเปรียบเทียบ และการชดเชย ทำให้วิธีนี้เป็นวิธีปฏิบัติจริงในการตรวจสอบและปรับปรุงความแม่นยำในการตัดเฉือนแบบห้าแกนในสภาพแวดล้อมการผลิต



วิธีดำเนินการสอบเทียบ Trial Cut ด้วยระบบ CNC ห้าแกน HCNC

ขั้นตอนที่ 1: ยึดช่องว่าง

ยึดช่องว่างให้แน่นก่อนตัดเฉือนชิ้นทดสอบมาตรฐาน การยึดจับชิ้นงานที่มั่นคงเป็นรากฐานสำหรับผลการตัดและการวัดที่เชื่อถือได้

ขั้นตอนที่ 2: ตั้งค่าพารามิเตอร์การตัดเฉือน

ตั้งค่าพารามิเตอร์กระบวนการตัดเฉือนที่จำเป็นและโหลดโปรแกรมการสอบเทียบแบบทดลองตัด

ขั้นตอนที่ 3: กลึงชิ้นทดสอบ Square Square มาตรฐาน

เรียกใช้โปรแกรมการสอบเทียบแบบทดลองตัดเพื่อตัดเฉือนชิ้นทดสอบทรงสี่เหลี่ยมมาตรฐาน ชิ้นงานที่เสร็จแล้วจะให้ข้อมูลมิติตามจริงที่จำเป็นสำหรับการสอบเทียบ

ขั้นตอนที่ 4: วัดขนาดขั้นตอน

ใช้ไมโครมิเตอร์หรือเครื่องมือวัดมาตรฐานอื่นเพื่อวัดขนาดขั้นตอนที่เกี่ยวข้องของชิ้นทดสอบ

ขั้นตอนที่ 5: ทำการแก้ไข RTCP

ขึ้นอยู่กับความเบี่ยงเบนที่วัดได้ ให้ดำเนินการแก้ไข RTCP ที่เกี่ยวข้อง วัสดุต้นทางระบุการแก้ไขเงื่อนไข RTCP ที่ขอบล่างและขอบด้านข้างแยกกัน

ขั้นตอนที่ 6: ตรวจสอบผลการสอบเทียบ

หลังจากการชดเชย ควรตรวจสอบผลการสอบเทียบตามขนาดที่ต้องการและสภาพการตัดเฉือนจริง วัตถุประสงค์คือเพื่อสร้างความสัมพันธ์การเคลื่อนที่ห้าแกนที่เชื่อถือได้สำหรับการตัดเฉือนครั้งต่อไป



การสอบเทียบ Trial Cut แบบห้าแกนเทียบกับการสอบเทียบทั่วไป

วิธี	พื้นฐานหลัก	ความต้องการเครื่องมือ	ลักษณะการปฏิบัติ
การสอบเทียบด้วยตนเอง	การปรับตัวและประสบการณ์ของผู้ปฏิบัติงาน	เครื่องมือวัด/ปรับแบบแมนนวล	ขึ้นอยู่กับประสบการณ์ของผู้ปฏิบัติงานเป็นอย่างมาก
การสอบเทียบอัตโนมัติ	การวัดอัตโนมัติ	โพรบและบอลมาตรฐาน	ข้อกำหนดด้านเครื่องมือที่สูงขึ้น
การสอบเทียบแบบทดลองตัด	การตัดและการวัดขนาดจริง	ตัวบ่งชี้การหมุนหรือไมโครมิเตอร์	สะท้อนสภาพการตัดเฉือนที่เกิดขึ้นจริงโดยตรง



แนวทางปฏิบัติที่ดีที่สุดสำหรับการสอบเทียบ Trial Cut ที่เชื่อถือได้

ใช้การตั้งค่าการจับยึดชิ้นงานที่มั่นคง และตรวจดูให้แน่ใจว่ามีการยึดจับชิ้นงานอย่างแน่นหนา

รักษาพารามิเตอร์การตัดเฉือนและโปรแกรมการสอบเทียบให้สอดคล้องกับขั้นตอนการทดสอบที่ต้องการ

ใช้เครื่องมือวัดมาตรฐานที่เหมาะสมและทำการวัดอย่างระมัดระวัง

บันทึกมิติทางทฤษฎีและมิติจริงเพื่อให้สามารถประเมินความเบี่ยงเบนอย่างเป็นระบบ

ใช้การชดเชย RTCP ตามค่าเบี่ยงเบนที่วัดได้ แทนที่จะอาศัยการปรับเชิงอัตนัย

ตรวจสอบผลลัพธ์หลังจากการชดเชยก่อนที่จะย้ายไปยังชิ้นส่วนการผลิตห้าแกนที่ซับซ้อน



คำถามที่พบบ่อย

วัตถุประสงค์ของการสอบเทียบ RTCP แบบห้าแกนคืออะไร

วัตถุประสงค์คือเพื่อสร้างความสัมพันธ์ของการเคลื่อนที่แบบห้าแกนอย่างแม่นยำ และรับพารามิเตอร์การสอบเทียบ RTCP เพื่อให้ระบบ CNC สามารถควบคุมการเคลื่อนที่ของจุดศูนย์กลางของเครื่องมือได้แม่นยำยิ่งขึ้นในระหว่างการตัดเฉือนแบบห้าแกน

การสอบเทียบแบบ Trial Cut ต้องใช้ลูกบอลมาตรฐานหรือไม่

ตามแหล่งที่มาของวัสดุ การสอบเทียบแบบทดลองตัดไม่จำเป็นต้องใช้ลูกบอลมาตรฐานหรือโพรบ สามารถใช้ตัวบ่งชี้การหมุนหรือไมโครมิเตอร์มาตรฐานสำหรับการวัดขนาดได้

ชิ้นงานใดที่ใช้สำหรับขั้นตอนการสอบเทียบแบบทดลองตัด HCNC

วัสดุต้นทางจะอธิบายการตัดเฉือนชิ้นทดสอบทรงสี่เหลี่ยมมาตรฐานและการวัดขนาดขั้นบันไดสำหรับการแก้ไข RTCP

เหตุใดจึงต้องใช้ข้อมูลการตัดจริงในการสอบเทียบ

ข้อมูลการตัดตามจริงสะท้อนถึงสภาพการตัดเฉือนที่แท้จริงของเครื่องจักร ซึ่งจะช่วยให้ผลการสอบเทียบสอดคล้องกับเงื่อนไขการผลิตในทางปฏิบัติมากขึ้น

บทสรุป

การสอบเทียบการทดลองตัดแบบห้าแกนไม่ได้เป็นเพียงขั้นตอนการตัดเฉือนเพิ่มเติมเท่านั้น มันเป็นแนวทางปฏิบัติในการควบคุมความแม่นยำของเครื่องจักรห้าแกน ด้วยการตัดเฉือนชิ้นทดสอบมาตรฐาน การวัดขนาดจริง การเปรียบเทียบกับค่าทางทฤษฎี และใช้การชดเชยข้อผิดพลาด กระบวนการสอบเทียบจะช่วยสร้างการอ้างอิงการตัดเฉือนที่แม่นยำยิ่งขึ้น

สำหรับผู้ใช้ระบบ CNC ห้าแกน การทำความเข้าใจหลักการของการสอบเทียบแบบทดลองคัทและการใช้งานอย่างถูกต้องเป็นขั้นตอนสำคัญในการปรับปรุงความสามารถในการตัดเฉือนแบบห้าแกนและความเสถียรของกระบวนการ
